Style

Corpo e cornice: integrale in pressofusione di alluminio.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Vetro: extra clear serigrafato e temperato da 4 mm.
Portalampada: ceramico Rx7s.
Alimentazione meccanica: 230V 50Hz, con protezione termica.
Staffa di fissaggio: sagomata ed asolata in acciaio da 2,3 mm.

Versioni disponibili:
SM, apertura ampia e simmetrica;
AS, asimmetrica con vertice di asimmetria a 30°;
CTS, concentrante con apertura del fascio 16°.

Documenti

Fotometrie

Pagina catalogo

Disegni 2D

Dichiarazione CE

Istruzioni

Foto HD

Style SM

Style AS

Style CTS

Colori disponibili:

Antracite RAL 7039

Nero RAL 9005

Bianco

Argento RAL 9006

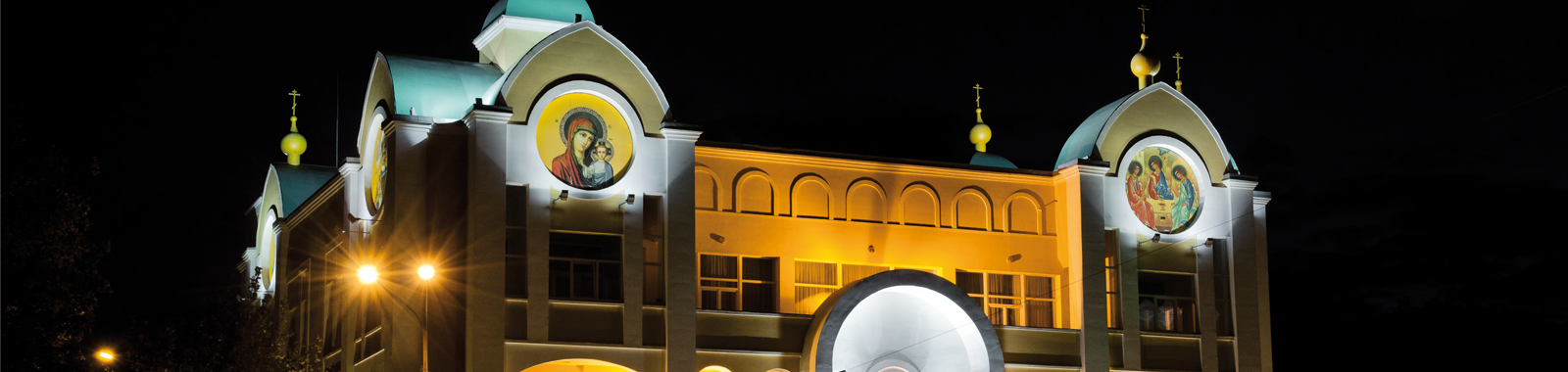

Esempi di impiego:

Fotometrie:

Style CTS 70W Rx7s

Style SM 70W Rx7s

Style AS 150W Rx7s

CODICE DESCRIZIONE CORRENTE INNESCO W FLUSSO NOMINALE FLUSSO NETTO PESO NETTO SCHEDA TECNICA
200003.170 SM, NC 70W - ALO MAX 500W RX7s / 500 3,055
200123.170 SM, HPS-TS/MH-TS 1x70W RX7s CNR 1,00 (A) 4,5 (Kv) 70 4,34
200123.115 SM, HPS-TS/MH-TS 1x150W RX7s CNR 1,80 (A) 4,5 (Kv) 150 5,13
200133.170 SM, HPS-TS 1x70W RX7s CNRL 1,00 (A) 4,5 (Kv) 70 4,37
200133.115 SM, HPS-TS 1x150W RX7s CNRL 1,80 (A) 4,5 (Kv) 150 5,17
200233.170 SM, MH-TS 1x70W RX7s CNRL 1,00 (A) 4,5 (Kv) 70 4,37
200233.115 SM, MH-TS 1x150W RX7s CNRL 1,80 (A) 4,5 (Kv) 150 5,17
202003.170 AS, NC 70W - ALO MAX 500W RX7s / 500 3,06
202123.170 AS, HPS-TS/MH-TS 1x70W RX7s CNR 1,00 (A) 4,5 (Kv) 70 4,38
202123.115 AS, HPS-TS/MH-TS 1x150W RX7s CNR 1,80 (A) 4,5 (Kv) 150 5,11
202133.170 AS,HPS-TS 1x70W RX7s CNRL 1,00 (A) 4,5 (Kv) 70 4,41
202133.115 AS,HPS-TS 1x150W RX7s CNRL 1,80 (A) 4,5 (Kv) 150 5,15
202233.170 AS,MH-TS 1x70W RX7s CNRL 1,00 (A) 4,5 (Kv) 70 4,41
202233.115 AS,MH-TS 1x150W RX7s CNRL 1,80 (A) 4,5 (Kv) 150 5,15
204003.170 CTS, NC 70W - ALO MAX 500W RX7s / 500 3,103
204123.170 CTS,HPS-TS/MH-TS 1x70W RX7s CNR 1,00 (A) 4,5 (Kv) 70 4,4
204123.115 CTS,HPS-TS/MH-TS 1x150W RX7s CNR 1,80 (A) 4,5 (Kv) 150 5,09
204133.170 CTS,HPS-TS 1x70W RX7s CNRL 1,00 (A) 4,5 (Kv) 70 4,43
204133.115 CTS,HPS-TS 1x150W RX7s CNRL 1,80 (A) 4,5 (Kv) 150 5,13
204233.170 CTS,MH-TS 1x70W RX7s CNRL 1,00 (A) 4,5 (Kv) 70 4,43
204233.115 CTS,MH-TS 1x150W RX7s CNRL 1,80 (A) 4,5 (Kv) 150 5,13
