Skyline

Armatura stradale multi potenza, robusta e funzionale, caratterizzata da un design lineare, moduli led ad alta efficienza, sviluppata per l’illuminazione di strade urbane ed extraurbane, parcheggi, viali, percorsi ciclabili e pedonali.

Corpo, copertura integrale e blocco di fissaggio: pressofusione di alluminio.
Blocco di fissaggio: adatto per pali ø 60 mm e ø 42 mm.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Vetro di protezione: extra clear temperato da 4 mm.
Moduli LED: Samsung LH181B, CRI>80, CCT 4000K.
Durata utile: 80.000h L80 B10 @ta25, 50.000h L80 B10 @tamax.
Lente: cluster multiplo in PMMA stradale e vertice di asimmetria a 30°;
Alimentazione: elettronica 220-240V 50-60Hz, protezione alla scarica sino a 6/8Kv, protezione termica NTC, low ripple.
GORE® Protective Vents system: fornito di serie.

Disponibile a richiesta:
• driver 1-10V, DALI e riduzione di flusso con sistema Vmidnight;
• CCT 2200/3000/5700K;
• correnti di alimentazione LED differenti;
• SPD 10Kv;
• versione CYC: lente singola stradale simmetrica ideale per piste ciclabili.

I flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei led.  Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%.

I valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K. Se non espressamente indicati, i flussi possono deviare di -5% per colorazione 3000K, +5% per 5000/5700K.

Documenti

Fotometrie

Pagina catalogo

Disegni 2D

Dichiarazione CE

Istruzioni

Foto HD

Data sheet componenti

ENEC Certificazione

LM79 LM80-TM21

EMC Fotobiologico

Testo di capitolato

CB Certificazione

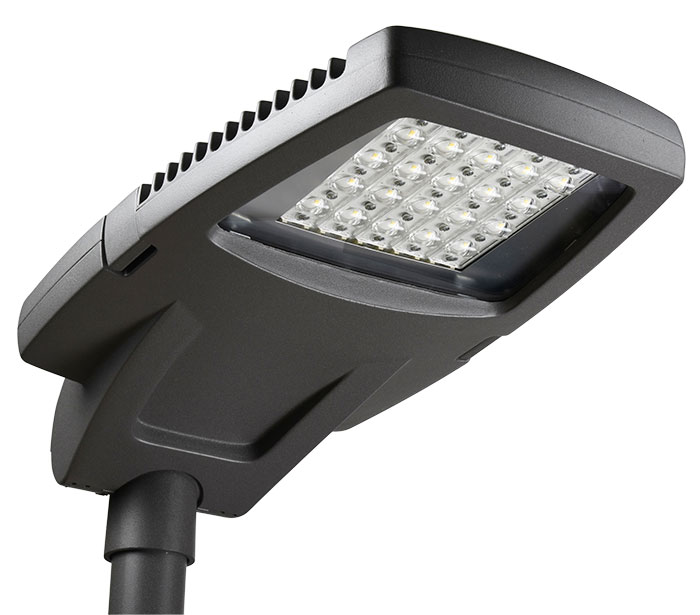

Skyline dal basso

Skyline dall' alto

Skyline retro

Adattatore a palo Ø60mm - Ø42mm

Braccio da parete/angolo Ø60mm

Adattatore palo Ø76mm

Colori disponibili:

Antracite RAL 7039

Esempi di impiego:

Fotometrie:

48LED 105W 15600lm

CODICE DESCRIZIONE CORRENTE INNESCO W FLUSSO NOMINALE FLUSSO NETTO PESO NETTO SCHEDA TECNICA
506643.104 16 LED LH181B, 35W, CCT 4000K, diam. 60mm 700 (mA) 35 5200 4475 8,97
506643.208 32 LED LH181B, 70W, CCT 4000K, diam. 60mm 700 (mA) 70 10400 8950 9,77
506643.312 48 LED LH181B, 105W, CCT 4000K, diam. 60mm 700 (mA) 105 15600 13420 9,77
506643.416 64 LED LH181B, 140W, CCT 4000K, diam. 60mm 700 (mA) 140 20800 17900 9,89
507643.104 16 LED LH181B, 35W, CCT 4000K, diam. 42mm 700 (mA) 35 5200 4475 9,07
507643.208 32 LED LH181B, 70W, CCT 4000K, diam. 42mm 700 (mA) 70 10400 8950 9,87
507643.312 48 LED LH181B, 105W, CCT 4000K, diam. 42mm 700 (mA) 105 15600 13420 9,87
507643.416 64 LED LH181B, 140W, CCT 4000K, diam. 42mm 700 (mA) 140 20800 17900 9,99
code + DALI Driver dimmerabile DALI
code + DIMM Driver dimmerabile Vmidnight
900000.000 SPD 10Kv 0,05
