Atom

Sospensione industriale stagna adatta per l’illuminazione di capannoni industriali, impianti sportivi, magazzini, ambiti commerciali.

Corpo e copertura: integrale alettato per massima dissipazione del calore, realizzato in pressofusione di alluminio.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Diffusore di protezione e lenti: multi ottica in metacrilato trasparente e dettagli con finitura satinata (PMMA), fascio 90 e 120°.
LED: Samsung LH508A, CRI>80, CCT 4000K.
Durata utile: 70.000h L80 B10 @ta25; 54.000h L80 B20 @ta40.
Vano cablaggio: integrato nel corpo principale, ma stagno, realizzato in nylon fv, per un eccellente isolamento elettrico e termico del driver.
Alimentazione: elettronica 220-240V 50/60Hz, protezione alla scarica sino a 6kV, protezione termica NTC, ripple free, Active PFC system, SP system, connettore ad innesto rapido.
Kit di sospensione: 4 cavi in acciaio (distanza soffitto/prodotto = 44 cm), ed anello di sospensione.
Staff a di fissaggio: sagomata in acciaio da 3 mm.

Disponibile a richiesta:
• driver dimmerabile DALI;
• CRI70;
• emergenza 1-3h SA;
• CCT 3000/5000K;
• correnti di alimentazione/flussi LED differenti.

Accessori a richiesta:
• vetro di protezione temperato 4mm (IK10);
• griglia di protezione.

I flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei led.  Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. I valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K. Se non espressamente indicati, i flussi possono deviare di -5% per colorazione 3000K, +5% per 5000/5700K.

Documenti

Fotometrie

Pagina catalogo

Disegni 2D

Dichiarazione CE

Istruzioni

Foto HD

Data sheet componenti

ENEC Certificazione

Testo di capitolato

Atom basso

Atom alto

Atom staffa di rotazione

Connettore ad innesto rapido fornito di serie

Kit di sospensione in acciaio fornito di serie

Griglia di protezione cod. 933400.001

Atom con kit emergenza installato

Vetro di protezione temperato (IK10) cod. 933400.000

Colori disponibili:

Antracite RAL 7039

Esempi di impiego:

Fotometrie:

90°

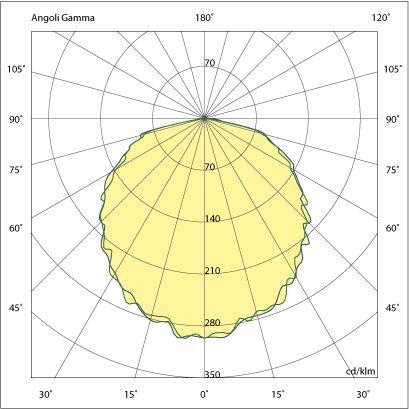

120°

CODICE DESCRIZIONE CORRENTE W FLUSSO NOMINALE FLUSSO NETTO PESO NETTO CLASSE ENERGETICA SCHEDA TECNICA
dal 1° Set. 2021/ from Sept 1st 2021
334643.012 Sospensione | Suspended 120° - 2 LM12 840 500 (mA) 45 7750 6743 8,99 B
334643.024 Sospensione | Suspended 120° - 2 LM12 840 950 (mA) 92 14300 12441 8,99 C
334643.036 Sospensione | Suspended 120° - 1 LM36 840 950 (mA) 138 21450 18662 9,06 C
334643.048 Sospensione | Suspended 120° - 1 LM48 840 950 (mA) 184 28600 24882 9,90 C
335643.012 Sospensione | Suspended 90° - 2 LM12 840 500 (mA) 45 7750 6975 8,99 B
335643.024 Sospensione | Suspended 90° - 2 LM12 840 950 (mA) 92 14300 12870 8,99 C
335643.036 Sospensione | Suspended 90° - 1 LM36 840 950 (mA) 138 21450 19305 9,06 C
335643.048 Sospensione | Suspended 90° - 1 LM48 840 950 (mA) 184 28600 25740 9,90 C
336643.012 Con Staffa | With bracket 120° - 2 LM12 840 500 (mA) 45 7750 6743 10,05 B
336643.024 Con Staffa | With bracket 120° - 2 LM12 840 950 (mA) 92 14300 12441 10,05 C
336643.036 Con Staffa | With bracket 120° - 1 LM36 840 950 (mA) 138 21450 18662 10,12 C
336643.048 Con Staffa | With bracket 120° - 1 LM48 840 950 (mA) 184 28600 24882 10,96 C
337643.012 Con Staffa | With bracket 90° - 2 LM12 840 500 (mA) 45 7750 6975 10,05 B
337643.024 Con Staffa | With bracket 90° - 2 LM12 840 950 (mA) 92 14300 12870 10,05 C
337643.036 Con Staffa | With bracket 90° - 1 LM36 840 950 (mA) 138 21450 19305 10,12 C
337643.048 Con Staffa | With bracket 90° - 1 LM48 840 950 (mA) 184 28600 25740 10,96 C
code + DIMM Driver dimmerabile 1-10V | 1-10V dimmable driver
code + DALI Driver dimmerabile DALI | DALI dimmable driver
code + 01 Kit di emergenza 1h | 1h Emergency kit 1,24
code + 03 Kit di emergenza 3h | 3h Emergency kit 1,24
933400.000 Vetro di protezione temperato | Protection tempered glass 0,99
933400.001 Griglia di protezione | Protection grid 0,16
